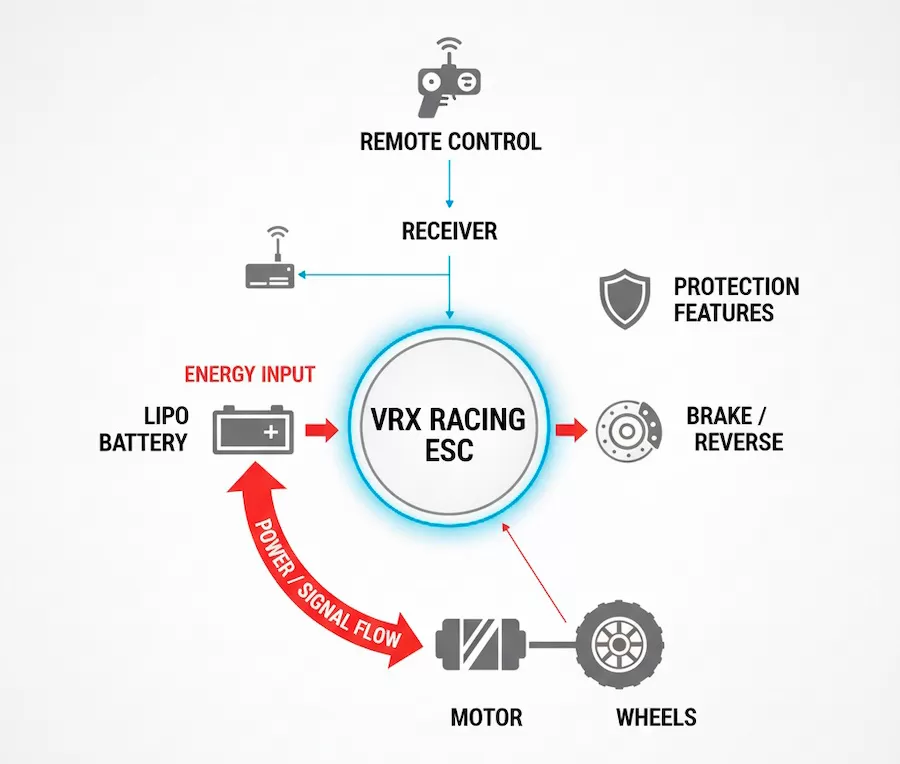

O Controlador Eletrônico de Velocidade (ESC) é o "cérebro de energia" e o "regulador elétrico" do seu carro RC. É um dos componentes eletrônicos mais críticos em qualquer veículo elétrico RC, atuando como o hub central que conecta e coordena o receptor, a bateria, o motor e o servo de direção.
Mas o que realmente faz? Vamos quebrar as funções principais desta peça vital de hardware.
Este é o trabalho mais fundamental e importante do CES.
Ele ouve você: O ESC está conectado ao seu receptor, ouvindo constantemente os sinais do acelerador que você envia do gatilho do seu transmissor.
Ele gerencia a potência: Com base na distância que você puxa o gatilho, o ESC controla com precisão a quantidade de corrente e tensão enviada para o motor. Puxe-o ligeiramente e o ESC fornece uma pequena quantidade de corrente para um controlo lento e suave. Vá a todo vapor e libera potência máxima para velocidade máxima.
Ele lida com a reversão: invertendo a direção da corrente, o ESC comanda o motor a girar para trás, dando ao seu veículo uma função reversa.
O ESC também é um sofisticado conversor de energia. Como isso depende do seu tipo de motor:
Para motores escovados: isso é simples. O ESC regula diretamente a quantidade e a direção da energia CC enviada aos dois fios do motor.
Para Brushless Motors (The Modern Standard): É aqui que a magia acontece. Um motor sem escova funciona com energia CA trifásica, mas sua bateria fornece energia CC. O ESC contém um circuito complexo que converte instantaneamente a energia CC da bateria em energia CA trifásica. Em seguida, ele fornece essa energia para os três fios do motor em uma sequência precisa e de alta frequência para fazê-lo girar. Este processo crítico é conhecido como "comutação".
O receptor e o servo de direção também precisam de eletricidade, mas não conseguem lidar com a alta tensão da bateria principal. O ESC resolve isso com um BEC embutido (Battery Eliminator Circuit).
O BEC é um pequeno regulador de tensão "step-down" dentro do ESC. Ele pega a alta tensão do seu pacote principal LiPo ou NiMH e "desce" para uma tensão segura, estável e mais baixa (geralmente 5V-6V ou superior). Esta energia limpa é então alimentada ao seu receptor e servo de direção, eliminando a necessidade de uma bateria separada do receptor.
Esta é uma das características de segurança mais importantes de qualquer ESC moderno. As baterias de polímero de lítio (LiPo), que são o padrão para desempenho RC, podem ser danificadas permanentemente ou até mesmo se tornar um risco de segurança se estiverem superdescarregadas.
O recurso de corte de baixa tensão (LVC) do ESC atua como um guardião.
Ele monitora constantemente a tensão da bateria.
Quando a tensão cai para um limite de segurança predefinido (por exemplo, 3,2 V por célula), o ESC irá reduzir automaticamente a energia ou cortá-la completamente.
Seu carro diminuirá a velocidade ou parará, mas o BEC continuará alimentando seu servo de direção para que você possa dirigir o carro de volta para você. Essa tensão de corte quase sempre pode ser definida usando uma placa de programação ESC.
É aqui que entra a diversão para pilotos e sintonizadores. Os ESCs de última geração são fornecidos com recursos programáveis que permitem ajustar o desempenho do seu carro, geralmente com uma placa de programa ou caixa:
Drag Brake: A quantidade de "travagem do motor" aplicada no momento em que você solta o acelerador. Isso é essencial para rastreadores de rocha.
Força do freio: A potência máxima de parada quando você pisa no freio.
Soco/Potência inicial: Controla o quão "suave" ou "violento" o carro acelera de uma parada morta.
Timing / Turbo: Recursos avançados de corrida que ajustam o tempo do motor para aumentar o RPM e a velocidade máxima, especialmente em retas longas.
Registro de dados: alguns ESCs de última geração podem registrar dados como o consumo atual e as temperaturas, ajudando você a analisar sua configuração.
Os ESCs são divididos em duas categorias principais com base no motor que controlam.
1. ESC escovado
Usado para controlar motores escovados. Eles são relativamente simples, baratos e normalmente têm dois fios de saída que se conectam ao motor.
2. ESC sem escova
Usado para controlar motores sem escova. Este é o padrão principal no RC moderno, oferecendo muito mais eficiência, potência e tempo de execução. Eles têm três fios de saída que se conectam ao motor.
ESCs sem escova são divididos em dois tipos críticos:
Sensored Brushless ESC Um sistema sensored possui um cabo sensor extra que conecta o ESC diretamente aos sensores Hall internos do motor. Isso permite que o ESC saiba a posição exata do rotor do motor em todos os momentos.
O resultado: entrega de potência incrivelmente suave, precisa e linear, especialmente em velocidades muito baixas. Praticamente não há "cogging" (aquela sensação de gagueira de uma parada). Melhor para: Rock Crawling, Drifting e Racing sério, onde o controle suave do acelerador de baixa velocidade é fundamental.
Sensorless Brushless ESC Este tipo não tem fio sensor. Ele estima a posição do rotor detectando "back-EMF" (uma forma de tensão) gerado pelo motor giratório.
O resultado: este sistema é menos caro e muito confiável, mas pode ter dificuldades em velocidades muito baixas. Pode "cog" ou gaguejar ligeiramente ao começar de uma parada morta. Melhor para: Bashing, Monster Trucks e direção em geral em alta velocidade, onde você está quase sempre no acelerador.
O ESC é muito mais do que apenas um botão liga/desliga. É o cérebro sofisticado que traduz seus comandos em aceleração suave, gerencia a saúde da bateria e alimenta todos os componentes eletrônicos do seu carro. Compreender a diferença entre escovado, sem escova, sensored e sensorless ajudará você a escolher o sistema de energia perfeito para o seu carro RC.
